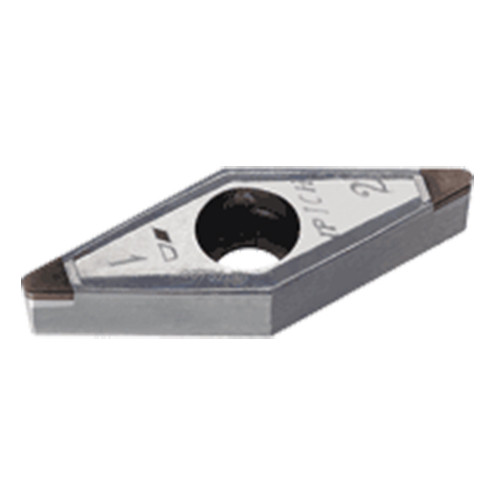

VBMW 160408-M2 IB20H
35° kosočtvercové destičky s pájeným CBN břitem s plochým čelem pro soustružení kalených ocelí
Price: Log in For Price
Specifikace položky
| Použitelný materiál | | Kalené materiály | | Typ nástroje | Turn Positive Inserts |
| Aplikace | | Vnější držáky s úh. nast. 112° na kosočtvercové destičky 35° | Vnější držáky s úh. nast. 91° na kosočtvercové destičky 35° | Vnější držáky s úh.nast. 72.5° na kosočtvercové destičky 35° | Vnější držáky s úh.nast. 93° na kosočtvercové destičky 35° | Vnitř.držáky s úh.nast. 107.5° na kosočtvercové destičky 35° | Vnitř.zpětné držáky s úh.nast. 95° na kosočtvercové VBD 35° | Vnitřní držáky s úh. nast. 95° na kosočtvercové destičky 35° | | Min. hl. záběru | 0.05 mm |

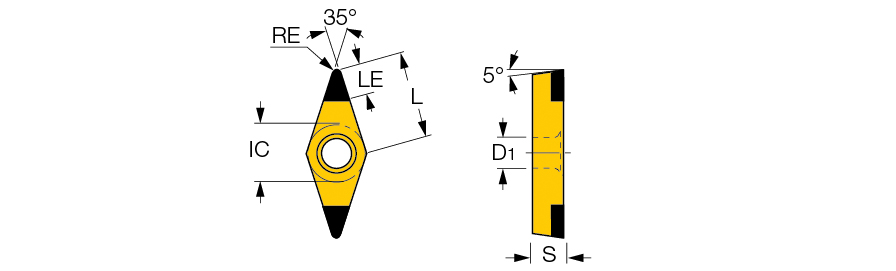

| Rohový rádius (RE) | 0.8 mm | Maximální hloubka řezu (APMX) | 0.39 mm |
| Velikost destičky | 332-M2 | Min. hodnota posuvu soustružení (ft(min)) | 0.05 mm/rev |
| Délka řezné hrany (L) | 16.6 mm | Max. Turning Feed (ft(max)) | 0.11 mm/rev |
| Tloušťka destičky (S) | 4.76 mm | Hlavní úhel hřbětu (AN) | 5 Degrees |
| Průměr vepsané kružnice (IC) | 9.52 mm | Typ utvařeče | M |
| Materiál řezné hrany | PCBN | Typ měření | Metrický |
| Povlak | Uncoated | Materiál položky | Carbide |
| Karbid | IB20H | Jednotka | M |
| Fixing Hole Diameter (D1) | 4.4 mm |
Vlastnosti produktu
| Označení řady | 35° kosočtvercové destičky s pájeným CBN břitem s plochým čelem pro soustružení kalených ocelí | Název | VBGW/VBMW-2 (CBN) |
| Poznámky | Pro rozměry a tolerance destičky viz. Více informací | Značka | Iscar |
| Země původu | Japan |
Informace
Váha
0.0140
Jméno
Turning Indexable Inserts
Název
VBGW/VBMW-2 (CBN)
Značka
Iscar
